Objašnjenje jezgre statora motora i laminata električnog motora

Jezgra statora motora stacionarna je magnetska struktura u srcu svakog električnog motora — a njezina laminirana konstrukcija najvažniji je čimbenik u određivanju učinkovitosti motora, stvaranja topline i gustoće snage. Laminacije elektromotora su tanke ploče od silikonskog čelika, obično debljine 0,2–0,65 mm, složene i spojene zajedno kako bi oblikovale jezgru statora . Ova laminirana struktura postoji posebno za suzbijanje gubitaka vrtložnih struja koji bi inače pretvorili značajan dio ulazne snage motora u otpadnu toplinu. Odabir pravog materijala za laminiranje, debljine i metode slaganja izravno određuje gdje će se motor nalaziti u spektru učinkovitosti — od osnovne industrijske jedinice do pogonskog motora EV visokih performansi.

Što je jezgra statora motora?

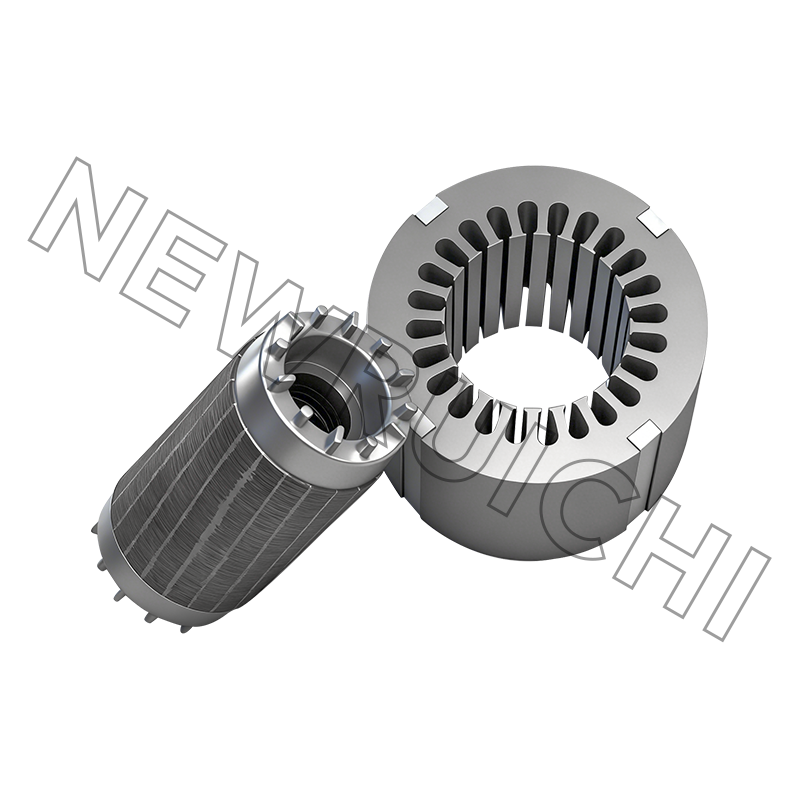

Jezgra statora je fiksni vanjski magnetski krug elektromotora. Njegova je funkcija prenošenje izmjeničnog magnetskog toka koji generiraju namoti statora, osiguravajući stazu niske otpornosti koja koncentrira i usmjerava magnetsko polje preko zračnog raspora u interakciju s rotorom. Ova magnetska interakcija je ono što proizvodi okretni moment — osnovni učinak svakog elektromotora.

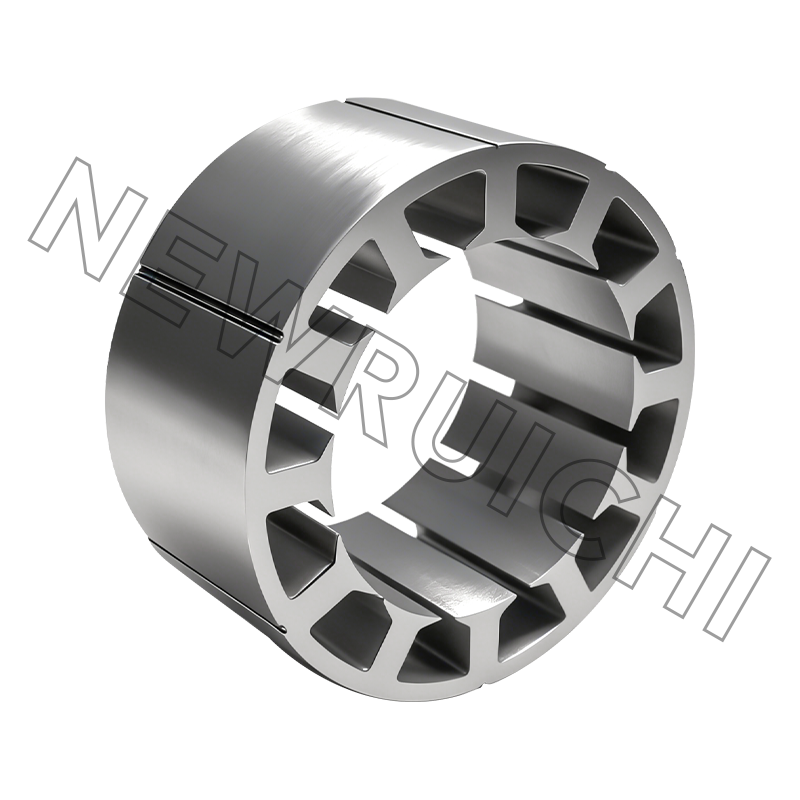

Strukturno, jezgra statora motora sastoji se od cilindričnog jarma (stražnje željezo koje dovršava magnetski krug) i niza zubaca stršeći prema unutra prema rotoru, između kojih su bakreni namotaji smješteni u utorima. Geometrija ovih zubaca i utora - njihov broj, širina, dubina i omjer između njih - upravlja karakteristikama momenta motora, faktorom prostora namotaja i akustičnim ponašanjem. U tipičnom 4-polnom indukcijskom motoru, stator može imati 36 utora; servo motor s visokim brojem polova može imati 48 ili više.

Jezgra mora istovremeno postići dva konkurentska cilja: visoka magnetska permeabilnost (za prijenos fluksa s minimalnim otporom) i mali gubitak jezgre (kako bi se smanjila energija raspršena kao toplina tijekom svakog magnetskog ciklusa). Konstrukcija od laminiranog silikonskog čelika je inženjersko rješenje koje optimizira oboje unutar praktičnih ograničenja proizvodnje.

Zašto postoje lamelirani električni motori: Fizika gubitka jezgre

Kad bi se jezgra statora strojno izradila od jednog čvrstog bloka čelika, bila bi električki vodljiva u cijelom svom volumenu. Izmjenično magnetsko polje koje prolazi kroz jezgru induciralo bi cirkulirajuće struje - vrtložne struje - unutar rasutog materijala, točno kao što promjenjivi tok transformatora inducira struju u sekundarnom namotu. Te vrtložne struje teku u zatvorenim petljama okomito na smjer magnetskog toka, a budući da čelik ima električni otpor, rasipaju energiju kao I²R toplinu.

Snaga izgubljena vrtložnim strujama raste s kvadrat debljine sloja i radne frekvencije . Prepolovljenje debljine laminacije smanjuje gubitke vrtložnih struja za približno 75%. Ovaj odnos čini debljinu lameliranja jednom od najkonzekventnijih varijabli dizajna u inženjerstvu elektromotora — osobito s povećanjem radnih frekvencija u pogonima s promjenjivom brzinom i aplikacijama velike brzine.

Ukupni gubitak jezgre u laminaciji statora ima dvije komponente:

• Gubici vrtložne struje: Proporcionalno kvadratu frekvencije i kvadratu gustoće toka. Prvenstveno se kontrolira debljinom sloja i električnim otporom čelika.
• Histerezni gubici: Energija raspršena u preokretanju magnetskih domena unutar čelika sa svakim AC ciklusom. Proporcionalno frekvenciji i gustoći toka podignutoj na približno 1,6–2,0 potencije (Steinmetz eksponent, ovisno o materijalu). Kontrolirano orijentacijom čeličnog zrna, sadržajem silicija i tretmanom žarenja.

Rezanjem jezgre na tanke slojeve koji su međusobno električno izolirani, staze vrtložnih struja ograničene su na pojedinačne tanke ploče. Površina poprečnog presjeka dostupna za cirkulaciju vrtložnih struja je dramatično smanjena, a gubici padaju u skladu s tim. Otprilike će biti prikazan hrp laminata od 0,35 mm 25–30 puta manji gubici na vrtložne struje nego čvrsta jezgra istih dimenzija koja radi na istoj frekvenciji.

Materijali za lameliranje statora: vrste i izbor silikonskog čelika

Dominantni materijal za lamele statora je elektrotehnički čelik — obitelj legura željeza i silicija formuliranih posebno za magnetske primjene. Sadržaj silicija (obično 1–4,5% po težini) ima dvije svrhe: povećava električnu otpornost čelika (smanjuje gubitke vrtložnih struja) i smanjuje magnetostrikciju (dimenzionalna promjena kojoj se čelik podvrgava tijekom magnetizacije, što je primarni izvor brujanja motora i zvučne buke).

Neorijentirani nasuprot zrnato orijentiranom elektrotehničkom čeliku

Elektrotehnički čelik proizvodi se u dvije široke kategorije. Neorijentirani (NO) elektrotehnički čelik ima nasumičnu strukturu zrna, što mu daje približno jednaka magnetska svojstva u svim smjerovima unutar ravnine lista. Ova je izotropija ključna za statore rotirajućih strojeva, gdje magnetski tok rotira kroz jezgru dok motor radi — materijal mora raditi jednako dobro bez obzira na smjer toka. Gotovo sve lamele statora motora koriste neorijentirane stupnjeve.

Grain-oriented (GO) elektrotehnički čelik , nasuprot tome, obrađuje se za poravnavanje zrna duž jedne osi (smjer kotrljanja), postižući vrlo male gubitke jezgre u tom smjeru. Prvenstveno se koristi u transformatorskim jezgrama, gdje je smjer toka fiksan, i nije prikladan za rotirajuće statore strojeva.

Standardne debljine slojeva i njihova primjena

Odabir debljine sloja je ravnoteža između učinka gubitka jezgre i troškova proizvodnje. Tanji slojevi smanjuju gubitke, ali povećavaju broj potrebnih listova, povećavaju troškove žigosanja i slaganja i zahtijevaju strože tolerancije dimenzija.

Napredni materijali: amorfne i nanokristalne jezgre

Za aplikacije koje zahtijevaju apsolutni minimalni gubitak u jezgri - posebno visokofrekventni motori iznad 1 kHz - amorfne metalne legure (kao što je Metglas 2605SA1) nude gubitke u jezgri približno 70-80% niže od najboljih konvencionalnih razreda silicij čelika. Amorfni metali nastaju brzim skrućivanjem iz taline, što sprječava stvaranje kristalnih zrna i proizvodi staklenu atomsku strukturu s iznimno niskim gubitkom histereze. Kompromis je u tome što se amorfna vrpca proizvodi u vrlo tankim trakama (obično 0,025 mm), krta je i znatno je skuplja i teža za utiskivanje od konvencionalnog elektročelika. Nanokristalne legure nude zlatnu sredinu — manji gubitak u jezgri od silikonskog čelika, lakši za obradu od potpuno amorfnih materijala.

Proizvodnja statorskih laminata: utiskivanje, rezanje i slaganje

Proizvodnja lamela statora uključuje nekoliko pomno kontroliranih faza proizvodnje, od kojih svaka utječe i na točnost dimenzija i na magnetsku izvedbu gotove jezgre.

Progresivno žigosanje

Progresivno žigosanje je dominantna proizvodna metoda za velike količine laminata statora. Zavojnica elektrotehničke čelične trake prolazi kroz višestupanjski alat za prešanje koji progresivno probija otvore za utore, vanjski profil, utore za ključeve i bilo koje druge značajke u uzastopnim stanicama prije nego što se gotova laminacija isprazni na završnoj stanici. Brzine štancanja od 200–600 poteza u minuti uobičajene su za laminate do 200 mm promjera; veće laminacije zahtijevaju sporije stope kako bi se održala točnost dimenzija.

Razmak matrice — razmak između bušilice i matrice — kritičan je za kvalitetu laminacije. Prekomjerni razmak uzrokuje neravnine na reznom rubu, što povećava međulaminarni kontakt i stvara staze kratkog spoja za vrtložne struje između susjednih laminata, izravno degradirajući učinak gubitka jezgre. Industrijski standard zahtijeva niže visine brusa 0,05 mm za većinu aplikacija za laminiranje motora; stroža ograničenja primjenjuju se na tanke visokofrekventne slojeve.

Lasersko i žičano EDM rezanje za prototipove

Za proizvodnju prototipa i maloserijsku laminaciju, lasersko rezanje i obrada električnim pražnjenjem žice (EDM) su primarne alternative štancanju. Lasersko rezanje nudi brzi obrt i nema troškova alata, ali zona pod utjecajem topline duž reznih rubova modificira mikrostrukturu elektrotehničkog čelika — povećavajući lokalni gubitak jezgre za 15-30% na reznim rubovima. Ovaj učinak je proporcionalno značajniji kod uskih zuba, gdje zona utjecaja topline predstavlja veći udio ukupnog poprečnog presjeka. Žarenje nakon rezanja na 750–850°C u kontroliranoj atmosferi može povratiti velik dio izgubljenih performansi.

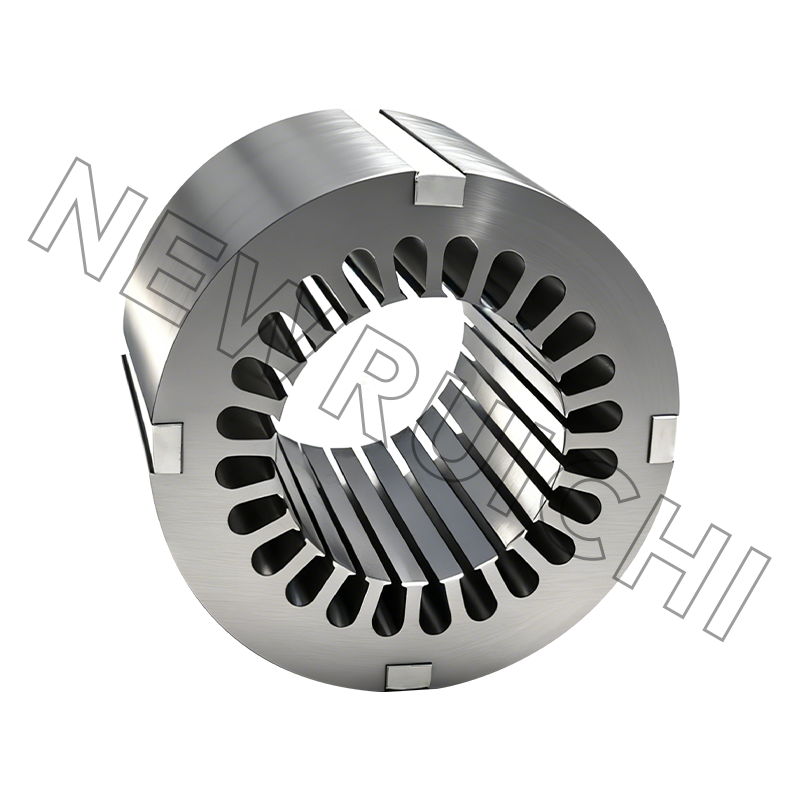

Međusobno spajanje, spajanje i zavarivanje hrpe

Pojedinačne laminacije moraju se konsolidirati u krutu jezgru. Glavne metode su:

• Isprepletenost (klinč): Mali jezičci formirani tijekom utiskivanja spajaju se s odgovarajućim udubljenjima u susjednim laminatima, mehanički držeći hrpu zajedno. Brzo i jeftino, ali blokade stvaraju lokalizirane koncentracije naprezanja koje mogu povećati gubitak jezgre za 3–8% u usporedbi s nepovezanim nizovima.
• Lasersko zavarivanje: Zavareni šavovi duž vanjskog promjera ili područja stražnjeg jarma spajaju hrpu. Toplina zavara stvara magnetski degradiranu zonu duž linije zavara, obično povećavajući ukupni gubitak jezgre za 5-15%. Koristi se tamo gdje je mehanička čvrstoća prioritet.
• Lijepljenje ljepilom (snopovi lijepljenih laminata): Svaka laminat je prevučena tankim slojem termoreaktivnog ljepila prije slaganja; sklop se stvrdnjava pod pritiskom. Vezani skupovi imaju najbolju izvedbu gubitka jezgre od bilo koje metode konsolidacije (bez mehaničkog naprezanja, bez toplinskog oštećenja) i sve se više koriste u visokoučinkovitim EV motorima. Debljina sloja ljepila - obično 2-5 µm - također služi kao međulaminarna izolacija.
• Vijci / prolazni vijci: Vijci prolaze kroz poravnate rupe u hrpi. Jednostavan i robustan za velike industrijske motore, ali uvodi tlačno naprezanje i potencijalne magnetske kratke spojeve na mjestima vijaka.

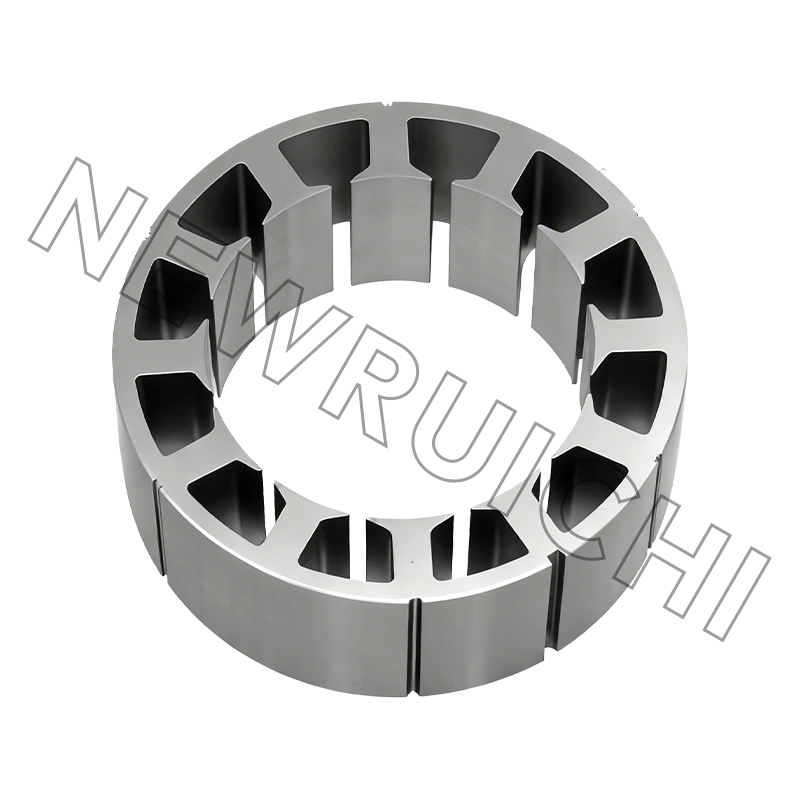

Lamelirani dizajn statora: Geometrija utora i njezin učinak na performanse motora

Geometrija utora i zuba lamele statora jedna je od najkonzekventnijih dizajnerskih odluka u motornom inženjerstvu. Istovremeno utječe na faktor punjenja bakrom, distribuciju gustoće magnetskog toka, induktivitet curenja, zakretni moment i zvučni šum — čineći dizajn utora problemom optimizacije koji uravnotežuje više konkurentskih zahtjeva.

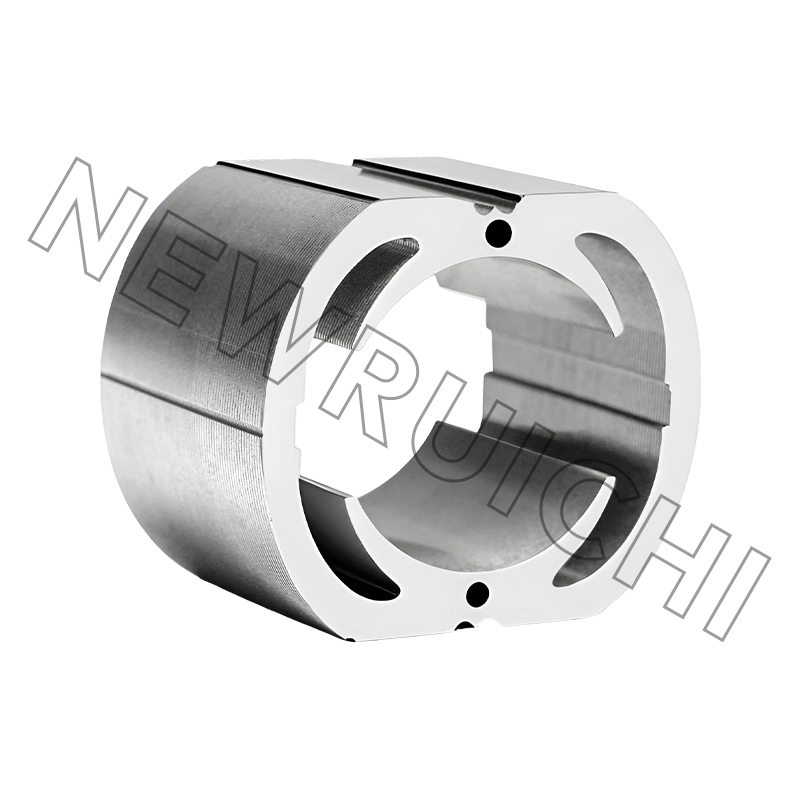

Otvoreni naspram poluzatvorenih naspram zatvorenih utora

Otvor utora — razmak između susjednih vrhova zuba na površini zračnog raspora — ključna je varijabla dizajna. Otvoreni utori omogućuju jednostavno umetanje prethodno oblikovanih zavojnica, ali stvaraju velike varijacije gustoće toka u zračnom rasporu (harmonici proreza), povećavajući valovitost momenta i zvučnu buku. Poluzatvoreni utori (djelomično premošteni vrhovi zuba) smanjuju efekte utora po cijenu malo težeg umetanja namotaja. Zatvoreni utori u potpunosti minimiziraju harmonike utora, ali zahtijevaju da se žica za namatanje provlači kroz male otvore, ograničavajući veličinu vodiča i smanjujući mogući faktor punjenja.

Za sinkrone motore s trajnim magnetima (PMSM) koji se koriste u aplikacijama za električna vozila, standardna su praksa poluzatvoreni utori sa širinom vrha zuba odabranom da se minimalizira interakcija zupčastog momenta s magnetima rotora. Otvor utora obično je postavljen na 1-2 puta nagib pola magneta podijeljen s brojem utora , odnos izveden iz harmonijske analize gustoće toka zračnog raspora.

Faktor slaganja i njegov utjecaj

Faktor slaganja (koji se naziva i faktor punjenja laminacije) je omjer stvarnog volumena magnetskog čelika i ukupnog geometrijskog volumena jezgre, uzimajući u obzir izolacijski premaz između laminata. Tipičan faktor slaganja za dobro proizvedene lamelirane motore je 0,95–0,98 — što znači da je 95–98% poprečnog presjeka jezgre aktivni magnetski materijal.

Faktor slaganja niži od očekivanog — uzrokovan prekomjernim neravninama, debelim izolacijskim premazima ili lošom praksom slaganja — smanjuje efektivni poprečni presjek jezgre koji nosi struju, prisiljavajući željezo da radi na višim gustoćama strujanja od projektiranih. Ovo tjera jezgru dalje prema B-H krivulji prema zasićenju, povećavajući i gubitak jezgre i struju magnetiziranja i degradirajući faktor snage i učinkovitost.

Laminacije statora u električnim i visokoučinkovitim motorima: trenutni trendovi

Brzi rast električnih vozila i pooštravanje globalnih standarda učinkovitosti motora (IEC 60034-30-1, koji definira klase učinkovitosti IE3 i IE4) doveli su do značajnog napretka u tehnologiji laminiranja statora tijekom proteklog desetljeća.

• Tanji slojevi za brzi rad: Električni vučni motori sve više rade na osnovnim brzinama od 6.000–12.000 okretaja u minuti sa slabljenjem polja do 18.000–20.000 okretaja u minuti, proizvodeći osnovne električne frekvencije od 400–1.000 Hz. Na ovim frekvencijama, slojevi od 0,35 mm — dovoljni za industrijske motore od 50/60 Hz — proizvode neprihvatljive gubitke u jezgri. Vodeći proizvođači električnih vozila, uključujući Teslu, BYD i BMW, prešli su na laminacije od 0,25–0,27 mm za primarne vučne motore, a neki dizajni sljedeće generacije koriste 0,20 mm.
• Visoki sadržaj silicija i neorijentirani tipovi: Ocjene kao što su M250-35A i M270-35A (europska oznaka) ili 35H270 (JIS) s gubicima u jezgri od 2,5–3,5 W/kg pri 1,5T, 50 Hz zamjenjuju se u vrhunskim aplikacijama ocjenama s ultra-niskim gubicima koji postižu ispod 1,5 W/kg. JFE Steel, Nippon Steel i Voestalpine komercijalizirali su vrste s udjelom silicija koji se približava 4,5% — blizu praktične granice nakon koje čelik postaje previše krt za pouzdano štancanje.

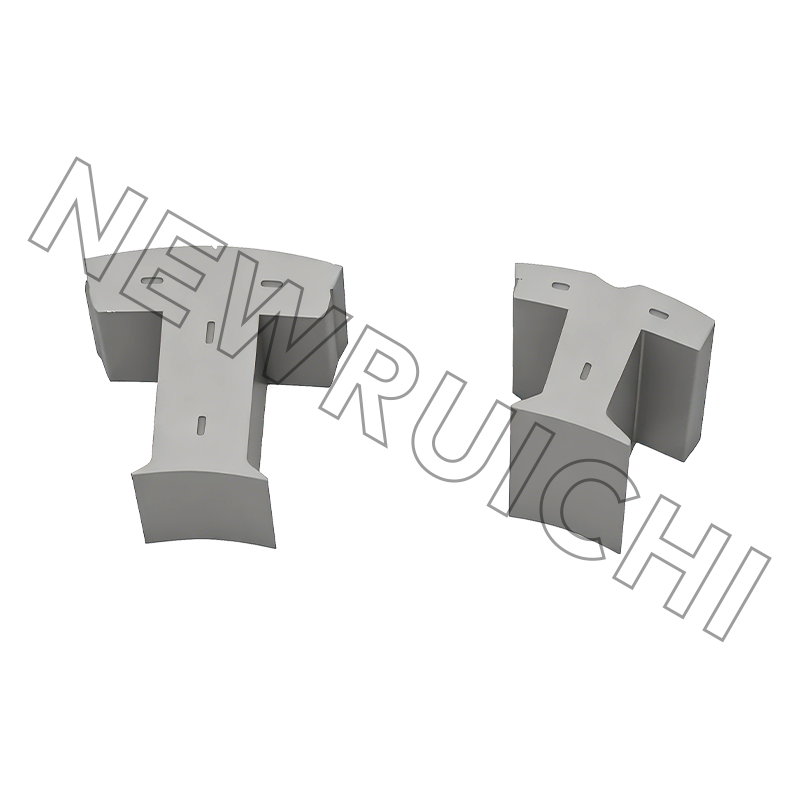

• Segmentirani i modularni dizajni statora: Kako bi se poboljšao faktor punjenja namota i omogućilo automatizirano namatanje koncentriranih zavojnica, neki dizajni motora koriste segmentirane jezgre statora — pojedinačne segmente zuba i utora koji se zasebno namotavaju i zatim sastavljaju u cijeli prsten statora. Segmentacija omogućuje faktore punjenja bakrom od 70–75%, u usporedbi s 40–55% za raspodijeljene namote u kontinuiranim jezgrama.

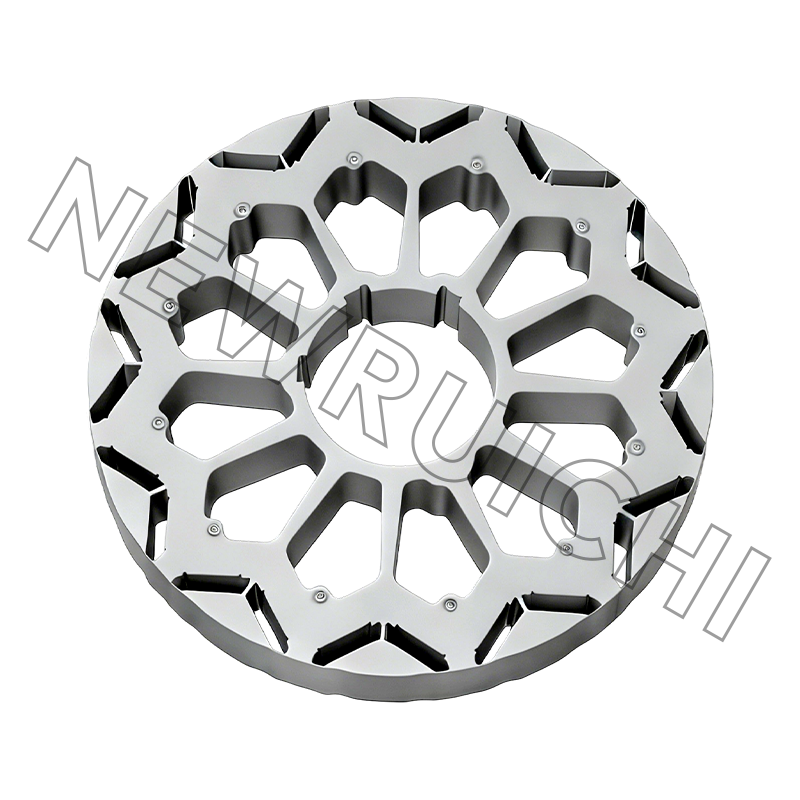

• Arhitekture motora s aksijalnim fluksom: Motori s aksijalnim fluksom (palačinkasti) koriste skupove lamela statora u obliku diska umjesto cilindričnih jezgri. Njihov kraći put magnetskog toka i veća gustoća zakretnog momenta po jedinici volumena čine ih privlačnima za primjene s izravnim pogonom i motorom u kotaču, a njihova geometrija laminiranja - spiralno namotani ili segmentirani diskovi - zahtijeva različite pristupe utiskivanju i oblikovanju od konvencionalnih dizajna radijalnog toka.

Kontrola kvalitete i ispitivanje lameliranja statora motora

Magnetska izvedba gotove jezgre statora može znatno odstupati od svojstava sirovog elektročeličnog lima zbog proizvodnih oštećenja — naprezanja utiskivanjem, neravnina, topline zavarivanja i rukovanja. Rigorozna kontrola kvalitete u svakoj fazi ključna je kako bi se osiguralo da jezgra isporučuje projektiranu učinkovitost.

• Epsteinovo testiranje okvira: Standardna laboratorijska metoda (IEC 60404-2) za mjerenje gubitaka u jezgri u elektrotehničkim čeličnim trakama. Uzorci izrezani iz proizvodnog koluta testiraju se prije žigosanja kako bi se potvrdilo da ulazni materijal zadovoljava specifikacije.
• Tester jednog lista (SST): Mjeri gubitak jezgre na pojedinačnim listovima ili žigosanim laminatima, omogućujući provjeru nakon žigosanja. Korisno za otkrivanje dodatnih gubitaka unesenih samim postupkom žigosanja.
• Mjerenje visine srha: Automatizirani vizualni sustavi ili kontaktni profilometri mjere visinu neravnina na utisnutim laminatima. Visine srha veće od 0,05 mm potaknuti odbacivanje ili preradu, budući da prekomjerne oštrice ugrožavaju međulaminarnu izolaciju i faktor slaganja.
• Mjerenje faktora slaganja: Sastavljeni paket jezgri se važe i uspoređuje s teoretskom težinom izračunatom iz površine laminacije, broja i gustoće čelika. Značajno odstupanje ukazuje na abnormalno brušenje, varijaciju debljine premaza ili oštećene slojeve.
• Ispitivanje međulaminarne otpornosti (Franklinov test): Standardizirani test (IEC 60404-11) koji mjeri električni otpor između susjednih slojeva pritiskom niza sondi na površinu jezgre pod kontroliranom silom. Niske vrijednosti otpora ukazuju na oštećenu ili nedovoljnu izolacijsku prevlaku i predviđaju povećane gubitke vrtložnih struja tijekom rada.
