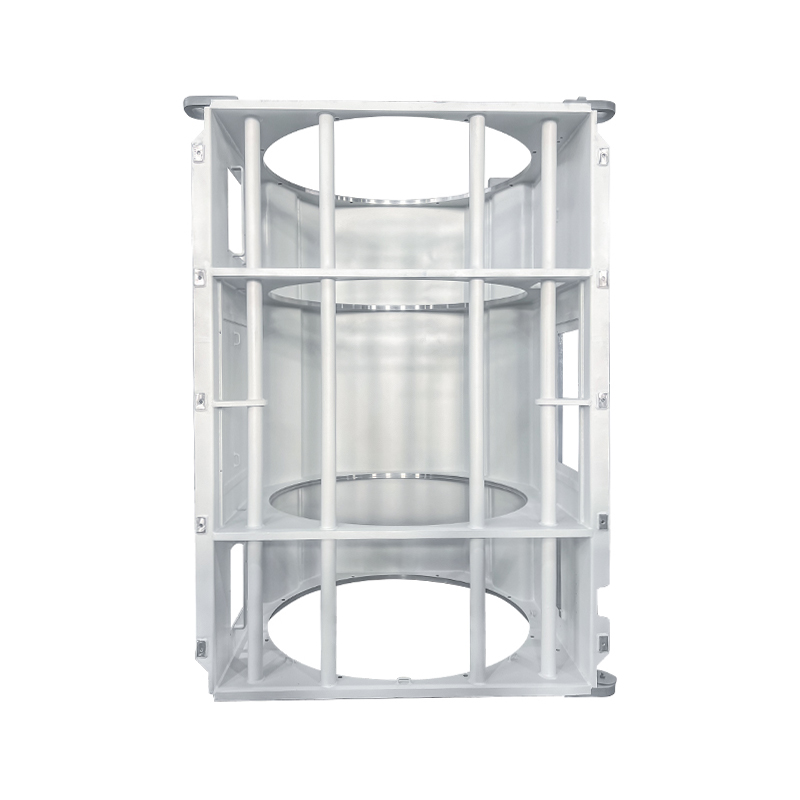

Cilindrični okvir motora kvadratne baze

Cilindrični okvir motora s kvadratnom bazom je hibridna potporna struktura koja kombinira kvadratnu donju bazu s cilindričnim gornjim ili srednjim dijelom. Integrira stabilnost baze kutijastog tipa s prostornim i funkcionalnim prednostima cilindra i naširoko se koristi u industriji elektromotora. Njegova značajka koja definira je dizajn "stabilnog kvadratnog dna, cilindričnog gornjeg dijela": donji dio pruža krutu potporu putem kvadratne ili pravokutne baze, dok gornji ili srednji cilindrični dio ispunjava posebne funkcionalne zahtjeve.

Osnovne strukturne značajke
1. Kompozitni strukturni dizajn
Kvadratna baza:
Konstruiran zavarivanjem čeličnih ploča u robusni okvir, s osloncima u četiri kuta koji pružaju izvrsnu sposobnost protiv naginjanja.

Podesive nožice za izravnavanje na dnu omogućuju prilagodbu neravnim podovima i osiguravaju precizno vodoravno poravnanje.

Cilindrični presjek:
Srednji ili gornji dio koristi cilindričnu strukturu, obično proizvedenu valjanjem i zavarivanjem čeličnih ploča.

Cilindar i kvadratna baza povezani su strukturom "prijelaza iz okruglog u kvadratni", što omogućuje glatku geometrijsku pretvorbu.

Mogu se ugraditi unutarnji ukrutitelji, ventilacijski kanali ili uređaji za pozicioniranje kako bi se poboljšala funkcionalnost.

2. Tehnologija povezivanja ključeva
Integrirano zavarivanje: Kontinuirani zavareni šavovi spajaju kvadratnu bazu i cilindrični dio kako bi se osigurala ukupna krutost.

Ploče za pojačanje na kritičnim spojevima poboljšavaju torzijsku otpornost.

3. Sustav podrške motoru
Cilindrični dio prihvaća jezgru statora, s aksijalnim ukrućenjima koja pružaju dodatnu potporu.

Kvadratna baza sadrži postolja ležaja i rashladni sustav, olakšavajući održavanje i sastavljanje.
