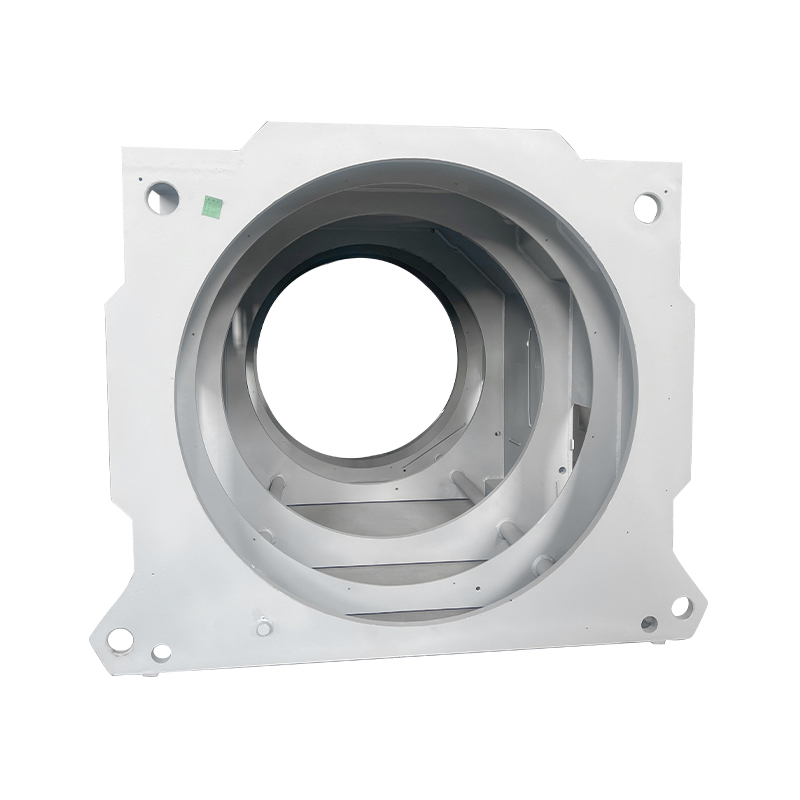

Industrijsko zavareno kućište motora

I. Osnovni koncept i pozicioniranje

Industrijska kutijasta baza stroja je nosiva konstrukcija motora proizvedena postupkom zavarivanja čeličnih ploča. S kvadratnom/pravokutnom kutijom kao glavnim tijelom, to je temeljna komponenta koja pruža stabilnu potporu i sveobuhvatnu zaštitu za motor. Okružuje unutarnje komponente motora (stator, rotor, ležajevi, itd.) unutar kutije, a istovremeno pruža podršku, odvođenje topline i zaštitne funkcije. To je preferirani tip okvira za velike industrijske motore i motore koji se koriste u posebnim radnim uvjetima.

II. Ključne strukturne značajke

1. Dizajn glavnog okvira
Kvadratni/pravokutni poprečni presjek: šesterokutni okvir zavaren od čeličnih ploča ili konstrukcijskog čelika, koji tvori stabilnu nosivu konstrukciju sa snažnim djelovanjem protiv naginjanja.

Modularni dizajn: često ima odvojivu strukturu za olakšavanje transporta i instalacije; tijekom održavanja, dijelovi se mogu rastaviti lokalno.

Raspored ukrućenja: Poprečni, uzdužni ili dijagonalni ukrutitelji ugrađeni su unutar okvira kako bi se značajno poboljšala ukupna krutost i otpornost na deformacije.

2. Kritične komponente
Baza: Nosi punu težinu i radna opterećenja motora; obično zavarene od debelih čeličnih ploča (8–20 mm), s podesivim nožicama za niveliranje na dnu.

Kućište: bočne ploče u obliku kutije koje štite unutarnje komponente, s rezerviranim prolazima za hlađenje i vratima za inspekciju/održavanje.

Završne ploče: nalaze se na oba kraja okvira; opremljen s provrtima za ležajeve i rupama za uvođenje kabela te zavaren/fiksiran na kućište.

3. Funkcionalne značajke

Sustav hlađenja: Kućište je dizajnirano s otvorima za ventilaciju, rashladnim rebrima ili cjevovodima za hlađenje kako bi se riješili problemi rasipanja topline svojstveni zatvorenim strukturama.

Dizajn brtvljenja: Brtve/brtve se primjenjuju na spojeve kako bi se osigurala potrebna ocjena zaštite (IP54/IP55) za otpornost na prašinu i vodu.

Odredbe za podizanje: Prstenovi za podizanje ili ušice za podizanje postavljeni su na vrhu radi lakšeg postavljanja i rukovanja.

Priključna kutija: neovisno zavarena na stranu kućišta, pružajući sučelje za električno spajanje za lakše održavanje.
